| Datenblatt | Datenblatt.pdf |
| Installationshandbuch | D105_Inst__D172-00-001-IS_Issue_1_.pdf |
| Installation der programmierbaren Version | PROGSNDR_Inst__ISN2802-A_.pdf |
| UL-Konformitätszertifikat | UL_CoC_-_20130708-S7995_SON-__A-_AL-_D-_DL-Range.pdf |
| Russische EAC-Konformitätserklärung | D-GB.GA05.B.12595-20-24.03.2025.pdf |
| Konformitätserklärung | DC-053_Issue_F_D105__D112.pdf |
| 2D-Zeichnung (PDF) | SK0246_Ausgabe_D.pdf |
| 2D-Zeichnung (DWG) | SK0246_Ausgabe_D.DWG |
| Hochauflösendes Produktbild 1 (TIFF) | 2-21-100_D105-R.tif |
| Hochauflösendes Produktbild 2 (TIFF) | 2-21-100_D105-G.tif |

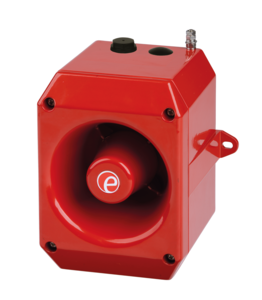

| Produktbild in niedriger Auflösung 1 (JPG) | 2-21-100_D105-R.jpg |
| Produktbild in niedriger Auflösung 2 (JPG) | 2-21-100_D105-G.jpg |
| Maximale Leistung: | 112dB(A) @ 1 Meter [103dB(A) @ 10ft/3m] |
| Nennleistung: | 105dB(A) @ 1m +/- 3dB - Ton 2 [96dB(A) @ 10ft/3m] |
| Anzahl der Töne: | 32 (UKOOA / PFEER-konform) |
| Anzahl der Stufen: | 3 |
| Lautstärkeregler: | Max. 105dB(A); Min. 96dB(A) - Ton 2 |
| Effektive Reichweite: | 60m/197ft @ 1KHz |
| Spannungen DC: | 24V dc (10-30V dc); 48V dc (35-60V dc); [24V dc Geräte können 24V ac für einstufige Anwendungen verwenden]. |
| Spannungen AC: | 24V ac; 115V ac; 230V ac |
| Bühnenwechsel: | Negativ Positiv schaltende Option verfügbar Stufenschaltung mit umgekehrter Polarität bei Gleichstromgeräten. |
| Schutz gegen Eindringen: | IP66, Typ 4 / 4X / 3R |
| Material des Gehäuses: | Aluminium in Marinequalität A1 Si12 Cu |
| Beifügung von Farbe: | Rot (RAL3000), Grau (RAL7038) |
| Kabeleinführungen: | 2 x M20 x 1,5 mm Gewindeverschraubungen. Lieferung mit einem Verschlussstopfen |
| Terminals: | 0,5 bis 1,5 mm² Kabel. |
| Betriebstemp: | -25 bis +55°C [-13° bis +131°F] |
| Lagertemperatur: | -40 bis +70°C [-40° bis +158°F] |
| Relative Luftfeuchtigkeit: | 90% bei 20°C [68°F] |
| Gewicht: | DC: 1.6kg/3.52Ibs AC:1.85kg/4.07Ibs |
| Version: | Teil-Code: |
|---|---|
| 24V dc | D105DC024[x] |
| 48V dc | D105DC048[x] |
| 24 V Wechselstrom | D105AC024[x] |
| 115V ac | D105AC115[x] |
| 230V ac | D105AC230[x] |
| [x] = Farbe des Gehäuses: | G: Grau R: Rot |
| Suffix der Artikelnummer mit '-P' für programmierbare, 4-stufige, 45-Ton-Version (nicht mit UL-Zulassung erhältlich). | |
| Suffix der Artikelnummer mit '-UL' für eine UL-zugelassene Version. | |
| Version: | Spannung: | Aktuell: |
|---|---|---|
| 24V dc | 10-30V dc | 25mA* |
| 48V dc | 35-60V dc | 50mA* |
| 24V ac 50/60Hz | +/-10% | 40mA |
| 115V ac 50/60Hz | +/-10% | 20mA |
| 230V ac 50/60Hz | +/-10% | 15mA |
| * Strom bei Nennspannung auf Tone 2 | ||
| Stufe 1 | WAV-Datei | Frequenzbeschreibung. | (Stg 2 | (Stg 3 |
|---|---|---|---|---|
| T 1 | /system/1/assets/files/000/000/415/415/246615edd/original/TF001.WAV | 340 Hz Kontinuierlich | T 2 | T 5 |
| T 2 | /system/1/assets/files/000/000/419/419/e353c86c4/original/TF002.WAV | 800/1000Hz @ 0,25 sec Abwechselnd | T 17 | T 5 |
| T 3 | /system/1/assets/files/000/000/417/417/abf396de0/original/TF003.WAV | 500/1200Hz @ 0,3Hz 0,5 sec Slow Whoop | T 2 | T 5 |
| T 4 | /system/1/assets/files/000/000/420/420/50f9ee7a7/original/TF004.WAV | 800/1000Hz @ 1Hz Wobbeln | T 6 | T 5 |
| T 5 | /system/1/assets/files/000/000/421/421/b578af8a9/original/TF005.WAV | 2400Hz Kontinuierlich | T 3 | T 20 |
| T 6 | /system/1/assets/files/000/000/422/422/42b72dd93/original/TF006.WAV | 2400/2900Hz @ 7Hz Wobbeln | T 7 | T 5 |
| T 7 | /system/1/assets/files/000/000/373/373/a686b0abe/original/TF007.WAV | 2400/2900Hz @ 1Hz Wobbeln | T 10 | T 5 |
| T 8 | /system/1/assets/files/000/000/376/376/00cd26f9e/original/TF008.WAV | 500/1200/500Hz @ 0,3Hz Wobbeln | T 2 | T 5 |
| T 9 | /system/1/assets/files/000/000/386/386/ceb4e488c/original/TF009.WAV | 1200/500Hz @ 1Hz - DIN / PFEER P.T.A.P. | T 15 | T 2 |
| T 10 | /system/1/assets/files/000/000/374/374/021ee6540/original/TF010.WAV | 2400/2900Hz @ 2Hz Abwechselnd | T 7 | T 5 |
| T 11 | /system/1/assets/files/000/000/377/377/ac5498db0/original/TF011.WAV | 1000Hz @ 1Hz Intermittierend | T 2 | T 5 |
| T 12 | /system/1/assets/files/000/000/375/375/771bd7a3e/original/TF012.WAV | 800/1000Hz @ 0,875Hz Abwechselnd | T 4 | T 5 |
| T 13 | /system/1/assets/files/000/000/378/378/6380218ec/original/TF013.WAV | 2400Hz @ 1Hz Intermittierend | T 15 | T 5 |
| T 14 | /system/1/assets/files/000/000/379/379/51c1bb5a9/original/TF014.WAV | 800Hz 0,25sec ein, 1 sec aus Intermittierend | T 4 | T 5 |
| T 15 | /system/1/assets/files/000/000/380/380/06feaa7b3/original/TF015.WAV | 800Hz Kontinuierlich | T 2 | T 5 |
| T 16 | /system/1/assets/files/000/000/381/381/93f51c79a/original/TF016.WAV | 660Hz 150mS ein, 150mS aus Intermittierend | T 18 | T 5 |
| T 17 | /system/1/assets/files/000/000/382/382/2c2978b6a/original/TF017.WAV | 544Hz (100mS)/440Hz (400mS) - NF S 32-001 | T 2 | T 27 |
| T 18 | /system/1/assets/files/000/000/397/397/d6d84d0c3/original/TF018.WAV | 660Hz 1,8sec an, 1,8sec aus Intermittierend | T 2 | T 5 |
| T 19 | /system/1/assets/files/000/000/383/383/11797b764/original/TF019.WAV | 1,4KHz-1,6KHz 1s, 1,6KHz-1,4KHz 0,5s -NFC48-265 | T 2 | T 5 |
| T 20 | /system/1/assets/files/000/000/384/384/5c30f9f4d/original/TF020.WAV | 660Hz Kontinuierlich | T 2 | T 5 |
| T 21 | /system/1/assets/files/000/000/385/385/a85a0a356/original/TF021.WAV | 554Hz/440Hz @ 1Hz Abwechselnd | T 2 | T 5 |
| T 22 | /system/1/assets/files/000/000/387/387/d33e565a9/original/TF022.WAV | 544Hz @ 0,875 Sek. Intermittierend | T 2 | T 5 |
| T 23 | /system/1/assets/files/000/000/388/388/b4cf9203e/original/TF023.WAV | 800Hz @ 2Hz Intermittierend | T 6 | T 5 |
| T 24 | /system/1/assets/files/000/000/389/389/68683d240/original/TF024.WAV | 800/1000Hz @ 50Hz Wobbeln | T 29 | T 5 |
| T 25 | /system/1/assets/files/000/000/398/398/7c1bf5e00/original/TF025.WAV | 2400/2900Hz @ 50Hz Wobbeln | T 29 | T 5 |
| T 26 | /system/1/assets/files/000/000/395/395/631e82dc8/original/TF026.WAV | Glocke | T 2 | T 15 |
| T 27 | /system/1/assets/files/000/000/390/390/10abe0caa/original/TF027.WAV | 554Hz Kontinuierlich | T 26 | T 5 |
| T 28 | /system/1/assets/files/000/000/391/391/5f7a58b54/original/TF028.WAV | 440Hz Kontinuierlich | T 2 | T 5 |
| T 29 | /system/1/assets/files/000/000/392/392/68d5d1294/original/TF029.WAV | 800/1000Hz @ 7Hz Wobbeln | T 7 | T 5 |
| T 30 | /system/1/assets/files/000/000/393/393/744c6f53f/original/TF030.WAV | 300Hz Kontinuierlich | T 2 | T 5 |
| T 31 | /system/1/assets/files/000/000/394/394/1bfee2f1b/original/TF031.WAV | 660/1200Hz @ 1Hz Wobbeln | T 26 | T 5 |
| T 32 | /system/1/assets/files/000/000/396/396/d64fbc9d0/original/TF032.WAV | Zwei T läuten. | T 26 | T 15 |
| Länderspezifische oder kundenspezifische Tonkonfigurationen und Alarmfrequenzen sind auf Anfrage erhältlich. | ||||
